Centiel UPS-EP003-11-I06-4US

Описание

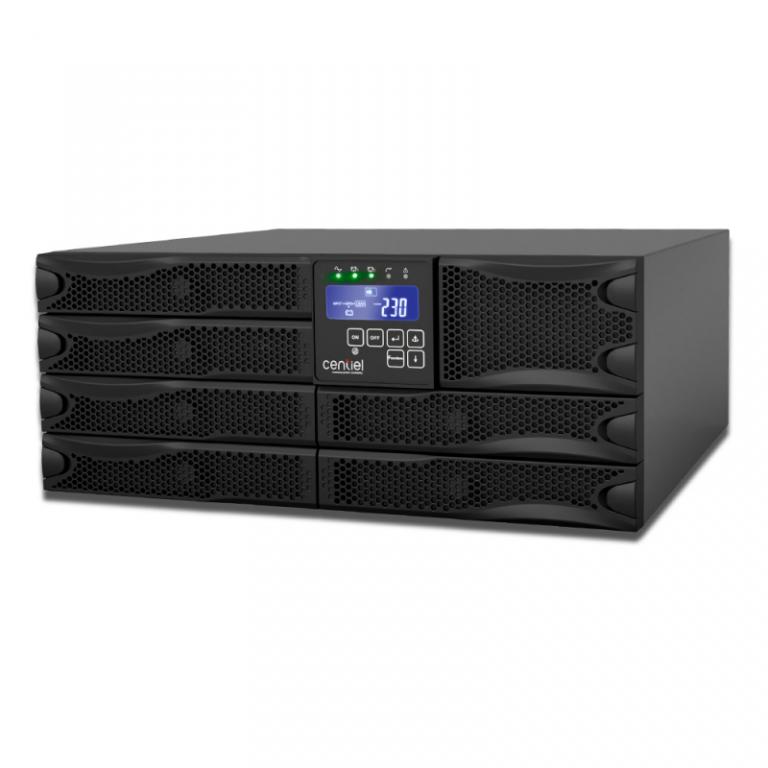

Однофазный источник бесперебойного питания Centiel EssentialPower 3kVA/2.7kW 4U — это мощностью 3 кВА 2.7 кВт (Pf=0.9) разработан по технологии двойного преобразования (Online UPS) в универсальном (Rack/Tower) исполнении (высота = 4U) вертикально или горизонтально. ИБП обеспечивает высочайшую степень защиты подключаемого оборудования. Он отлично подойдет для защиты сетевого оборудования, медицинского, лифтового и промышленного, обеспечивающего безопасность электроснабжения. Компактные размеры и универсальный форм-фактор позволяют расположить Centiel EssentialPower 3kVA/2.7kW 4U в тесном помещении, под стол и в специальную стойку или шкаф 19``(рельсы поставляются отдельно, см. вкладку «Аксессуары»). Выходные разъёмы однофазного онлайн ИБП выполнены в виде IEC розеток. Время автономной работы увеличивается за счет подключения до 4х внешних батарейных модулей (см. вкладку «Аксессуары»).
Внутри однофазного онлайн ИБП Centiel EssentialPower 3kVA/2.7kW 4U установлено 6 х 9 Ач свинцово-кислотных аккумуляторных батареи. Они поддерживают функцию «горячей» замены и «холодного» старта. Встроенное зарядное устройство диагностирует состояние батарей и подбирает оптимальный вариант подзарядки АКБ. Это позволяет существенно снизить затраты и время на обслуживание источника бесперебойного питания. В источнике реализована запатентованная технология оценки оставшегося времени батарей отображающая информацию на ЖК-дисплее. Замена батарей осуществляется со стороны лицевой панели источника.

Применение:

Серверы и сетевое оборудование
Медицинские учреждения
Лифтовое оборудование
Безопасность электроснабжения
Промышленность
Особенности:

Online ИБП
Высокий КПД
«Горячая» замена батарей
Универсальный форм-фактор
«Холодный» старт
На задней панели предусмотрены разъёмы, при подключении опций (приобретаются отдельно, см. вкладку «Аксессуары») можно существенно расширить функционал однофазного источника бесперебойного питания. На передней панели расположен поворотный ЖК дисплей и светодиодная индикация, они позволяют комфортно отслеживать состояние работы оборудования, а звуковая сигнализация оповещает о неполадках и других событиях (подробнее см. в разделе «Документы»). Уровень шума системы активного охлаждения на максимальных оборотах кулеров не превышает 50 дБ, что позволяет использовать Centiel EssentialPower 3kVA/2.7kW 4U в рабочих помещениях.

Мощность
ВА (вольт-амперы)
3000
Вт (ватты)    2700
Входные параметры
Уровень напряжения
~ 110/150/180-300 В (на основании процента нагрузки 0-60%/0-75%/0-100%)
Номинальная частота    45-65 Гц
Фаза    Однофазный с заземлением
Коэффициент мощности    ≧ 0.99 (с линейной нагрузкой)
Подключение генератора    Да
Входное соединение    16,А, IEC 320-C20
Выходные характеристики
Напряжение
230В, регулируемое до 200/208/220/230/240
Регулирование напряжения    В пределах ± 1% до предупреждения
Частота (синхронизированный диапазон)    3 Гц или 1 Гц (по выбору)
Частота (режим батареи)    50/60 Гц ± 0,2%, если не синхронизированы с сетью
Крест-фактор
3:1
Гармоническое искажение
< 3% при полностью линейной нагрузке < 7% при полностью нелинейной нагрузке
Форма выходного сигнала
Чистая синусоида
Выходные розетки
(6) 10 A, IEC 320-C13 + (1) 16A IEC 320-C19
Генерация от батарей
＜105% непрерывная работа
106-120% 30 секунд с последующим выключением
121-150% 10 секунд с последующим выключением
＞150% немедленное выключение
Подаётся непрерывный предупреждающий звуковой сигнал

Режим байпаса    ＜105% непрерывная работа
106-120% 250 секунд с последующим выключением
121-130% 125секунд с последующим выключением
131-135% 50 секунд с последующим выключением
136-145% 20 секунд с последующим выключением
146-148% 5 секунд с последующим выключением
149-157% 2 секунды с последующим выключением
158-176% 1 секунда с последующим выключением
177-187% 0.32 секунды с последующим выключе
＞188% 0.16 секунды с последующим выключением
Подаётся непрерывный предупреждающий звуковой сигнал
КПД линейная нагрузка
Работа от сети 230В
91%
Генерация от батарей    87%
Режим ECO (сеть 230В)
97%
Батареи (герметичные, необслуживаемые, свинцово-кислотные)
Количество батарей
6
Ёмкость батареи    12В/9Aч
Напряжение батарейного блока    72В
Автономная работа при линейной нагрузке при 50%
>9 мин
Автономная работа при линейной нагрузке при 70%
>6 мин
Автономная работа при линейной нагрузке при 100%
>3 мин
Запуск от батарей    Есть
Самодиагностика    При включении питания, настройке передней панели и управлении
программным обеспечением, 24-часовой плановой проверке
Зарядное устройство
Максимальный зарядный ток (в комплекте)    1.5 А
Доп. зарядное устройство макс. (опция)    3.1 А
Время заряда (до 90%)
4 ч
Режим заряда с плавающим напряжением    81.9В±1％
Режим заряда с постоянным напряжением    84.6в±1％
Ток утечки     ≤ 30 μA
Время переключения
AC в DC
0 мс
Инвертор на байпас
4мс (Обычно) / 0мс (опционально)
Передняя панель
ЖК (в комплекте) LED (опционально)
Норма, батарея, байпас, самотестирование, батарея слабая и неисправная,
сбой подключения, сбой, перегрузка, уровень нагрузки / заряда батареи
(Опционально) ：Программируемый выход «Розетка1»/
Программируемый выход «Розетка2»
4 кнопка (опционально)    ON (ВКЛ) / OFF (ВЫКЛ) / Select (Выбор)/ Silence (отключение звука)
6 Кнопка (в комплекте)
ON(Silence) (включение, отключение звука) / OFF (ВЫКЛ)/ Enter (Ввод) /
Function (Функция) / UP (вверх) / Down (вниз)
Звуковая сигнализация
Работа от батарей
Звучит один раз каждые 1,5 секунды
Низкий заряд батареи    Звучит один раз каждые 0,2 секунды
Перегрузка    Звучит один раз каждые 3 секунды
Нормальный сигнал тревоги    Звучит один раз каждые 3 секунды
Сбой    Непрерывный звук
Защита
Короткое замыкание
Режим байпаса: автоматический выключатель
Нормальный режим: выходной выключатель / электронная схема
Режим батареи: выходной выключатель / электронная схема
Батарея    ABDM
EPO
ИБП немедленно отключается.
Перегрев
Нормальный режим: переход в режим байпаса
Режим работы от батареи: ИБП немедленно отключается.
Массогабаритные характеристики
Размер, Ш x В x Г    440 x 176 x 432
Вес, кг    24.6
Окружающая среда
Рабочая температура
Эксплуатация: 0ºC - 40ºC(32ºF - 104ºF)
Хранение: -10ºC - 50ºC(14ºF - 122ºF)
Уровень шума    ≦50дБ
Относительная влажность    0-90% (без образования конденсата)
Интерфейс
Стандартный    EPO/ROO, RS-232
Опциональный    2nd RS232, USB, RS485, Dry Contact Relay, SNMP/WEB Card
Совместимость    Microsoft Windows различные выпуски, Linux, Mac, и т.д.
Стандарты и сертификаты
Безопасность    IEC/EN 62040-1
Электромагнитная совместимость    EN62040-2, EN61000-3-2, EN61000-3-3
Сертификат    CE
Таблица времени автономной работы
Количество БМ Ёмкость АКБ    6х7 Ач    6х9 Ач
ИБП    < 3 мин    4 мин
ИБП + 1 CAB-EPBAT06-100-2U    15 мин    20 мин
ИБП + 2 CAB-EPBAT06-100-2U    31 мин    40 мин
ИБП + 3 CAB-EPBAT06-100-2U    49 мин    63 мин
ИБП + 4 CAB-EPBAT06-100-2U    68 мин    87 мин
